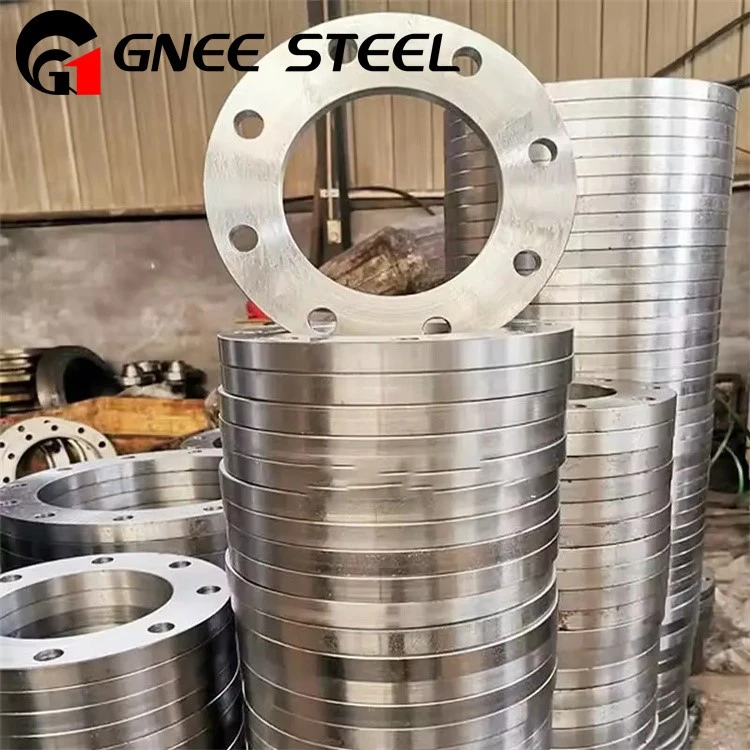

ASTM B564 Uns N04400 Hochleistungs-korrosionsbeständige Flansche
ASTM B564 Uns N04400 Hochleistungs-korrosionsbeständige Flansche
ASTM B564 UNS N04400 (Monel 400)-Flansche sind Hochleistungsflansche aus Nickel-{4}Kupferlegierungen, die für ihre außergewöhnliche Festigkeit, hohe Temperaturbeständigkeit (bis zu 1000 °F) und ausgezeichnete Korrosionsbeständigkeit gegenüber Meerwasser, Brackwasser, Flusssäure und verschiedenen Alkalien bekannt sind. Diese Flansche sind in den Ausführungen Schmiede-, Muffenschweiß- und Blindflansch erhältlich und werden aufgrund ihrer Zähigkeit, Schweißbarkeit und Beständigkeit gegen Spannungsrisskorrosion häufig in Schiffen, Chemieanlagen und Raffinerien eingesetzt.
Was ist das Material ASTM B564 UNS N04400?
ASTM B564 UNS N04400-Flansche, auch bekannt als Monel-Legierung 400, sind eine Legierung auf Nickelbasis mit einer bestimmten Menge Kupferzusatz. ASTM B564 UNS N04400-Flansche weisen typischerweise eine hohe Zugfestigkeit über einen weiten Temperaturbereich von bis zu 1000 Grad Fahrenheit (ca. 477 Grad Celsius) auf.
Monel 400 (UNS N04400) Schweißhalsflansche mit erhöhter Fläche (WNRF) werden gemäß den ASTM B564-Standards hergestellt und bieten eine hervorragende Korrosionsbeständigkeit. Als Nickel-Kupferlegierung behält Monel 400 hervorragende mechanische Eigenschaften bei kryogenen Temperaturen bis zu 1000 Grad F (540 Grad) bei, was es zur idealen Wahl für kritische Anwendungen in der Schifffahrts-, Chemie- sowie Öl- und Gasindustrie macht. Diese Flansche gewährleisten eine auslaufsichere Leistung unter Hochdruckbedingungen.
Chemische Zusammensetzung des Monel 400-Flansches (ASTM B564)
| Element | Zusammensetzung (%) | ASTM B564-Anforderung |
|---|---|---|
| Nickel (Ni) | 63,0 Min | 63,0 Min |
| Kupfer (Cu) | 28.0–34.0 | 28.0–34.0 |
| Eisen (Fe) | 2,5 max | 2,5 max |
| Mangan (Mn) | 2,0 max | 2,0 max |
| Kohlenstoff (C) | 0,3 max | 0,3 max |
| Silizium (Si) | 0,5 max | 0,5 max |
| Schwefel (S) | 0,024 max | 0,025 max |
Mechanische Eigenschaften von Monel 400 (WNRF-Flansch)
| Eigentum | Wert | Testmethode |
|---|---|---|
| Zugfestigkeit | 80 ksi min (550 MPa min) | ASTM E8/E8M |
| Streckgrenze (0,2 % Offset) | 35 ksi min (240 MPa min) | ASTM E8/E8M |
| Verlängerung | 30 % mind | ASTM E8/E8M |
| Härte | 65–95 HRB | ASTM E18 |
| Schlagfestigkeit (Charpy) | 70 ft-lb min (95 J min) | ASTM E23 |
Hauptvorteile von Monel 400 WNRF-Flanschen
Korrosionsbeständigkeit: Beständig gegen Meerwasser, Flusssäure, Alkalimetalle und Schwefelsäure.
Thermische Stabilität: Behält die Festigkeit bei Temperaturen von -200 °F bis 1000 °F (-129 °F bis 540 °F).
Beständigkeit gegen Spannungsrisskorrosion (SCC): Übertrifft die Leistung von Edelstahl in chloridreichen Umgebungen.
Einfache Herstellung: Kann WIG/MIG-geschweißt werden (mit ENiCu-7-Füllstoff).
Nicht-Magnetisch: Unverzichtbar für Unterwasser- und Elektronikanwendungen.
Monel 400 Flanschanwendungen
Monel 400 WNRF-Flansche sind geeignet für:
Offshore: Meerwasserleitungen, Pumpenwellen, Propellerwellen.
Chemische Verarbeitung: Reaktoren, Flusssäure-Alkylierungsanlagen, Säurelagertanks.
Öl und Gas: Offshore-Plattformkomponenten, Versorgungsleitungen, Unterwasserventile.
Stromerzeugung: Speisewassererhitzer für Kern-/Wärmekraftwerke.
Entsalzung: Soleerhitzer, Verdampferrohre.
Gnee Steel ist auf die Produktion und den Verkauf verschiedener Legierungen auf Nickelbasis spezialisiert, darunter Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 und Hochtemperaturlegierungen. Die Produkte von Gnee Steel werden häufig in den Bereichen Luft- und Raumfahrt, Chemie, Elektrizität, Automobil und Kernenergie eingesetzt. Wir bieten auch maßgeschneiderte Legierungslösungen an, die auf die Kundenbedürfnisse zugeschnitten sind. Für Anfragen zu Legierungspreisen oder maßgeschneiderte Legierungslösungen kontaktieren Sie uns bitte für ein Angebot unterss@gneesteel.com.
